雷射投影機就是耐用?防塵也要注意喔!

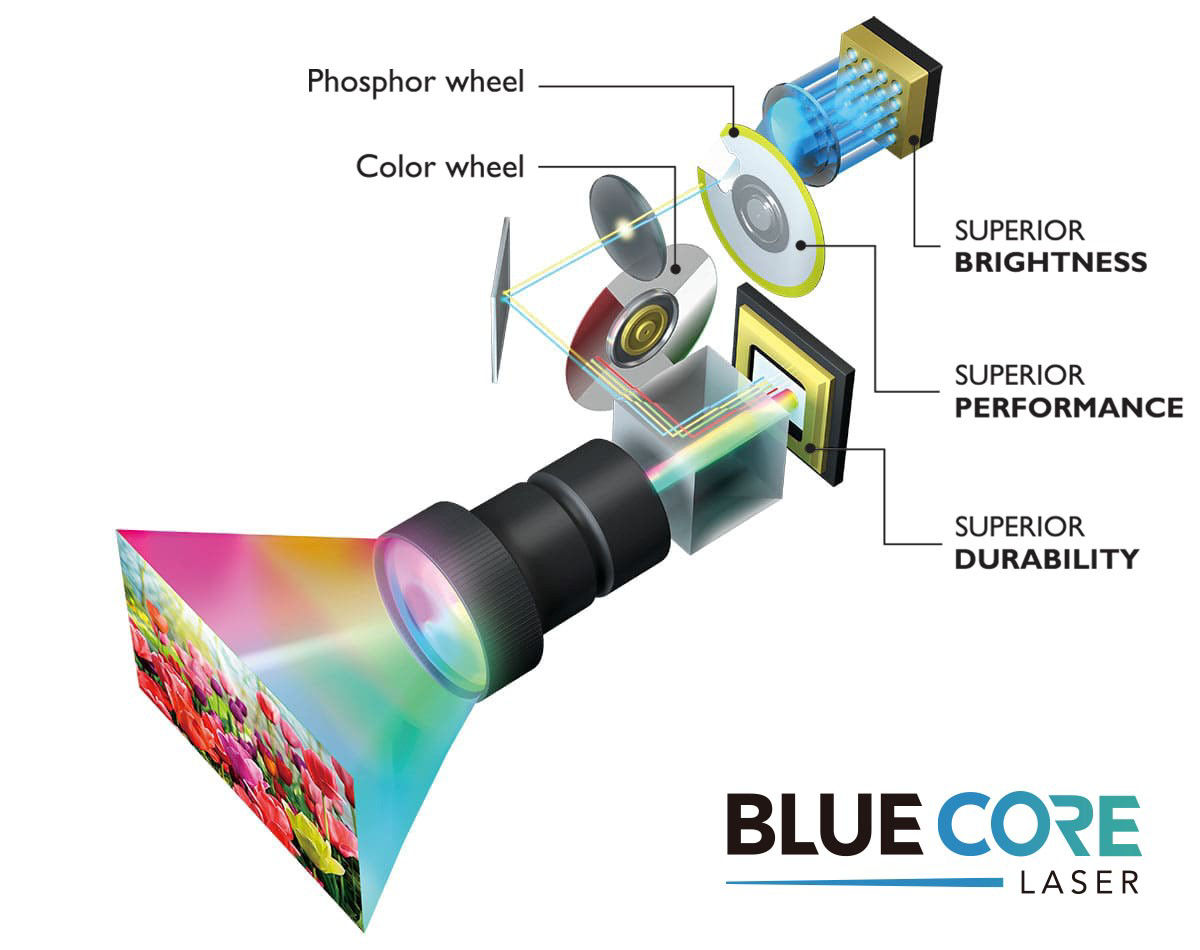

雷射投影機的雷射光機引擎,是由許多複雜光學元件組成,大致上可分為「光源系統」與「成像系統」兩大系統。

光學系統組成包括:雷射光機模組、透鏡、熒光輪、色輪,以及UV/IR濾光器。

成像系統組成包括:積分柱、稜鏡、DMD晶片、投影光學鏡頭。


成像系統組成包括:積分柱、稜鏡、DMD晶片、投影光學鏡頭







雷射投影機的雷射光機引擎,是由許多複雜光學元件組成,大致上可分為「光源系統」與「成像系統」兩大系統。




光學系統組成包括:雷射光機模組、透鏡、熒光輪、色輪,以及UV/IR濾光器。




成像系統組成包括:積分柱、稜鏡、DMD晶片、投影光學鏡頭。




成像系統組成包括:積分柱、稜鏡、DMD晶片、投影光學鏡頭








灰塵會嚴重影響成像品質




雷射光機引擎的光源系統,很容易受到灰塵影響。在投影機運轉期間,其產生的高電場區域很容易吸引灰塵等懸浮粒子,默默地將對雷射投影機產生不可逆的傷害。特別是當雷射投影機的光源燒毀這些懸浮粒子時,就會在濾光器、色輪表面上留下殘留物,一但累積多了,幾千小時後就會明顯感受亮度減半、色彩飽和度降低。







另一方面,如果是在進出風口處加裝濾網,把灰塵阻擋在門外,雷射光機的二極管可能因為進出風口積塵過多、進而高溫燒壞。 最後主要元件 DMD 晶片在投影機的光學成像系統中,主要負責處理來自光源系統的亮度與保褐色,產生圖像透過鏡頭投影至屏幕上。而DMD晶片的整潔度也會影響投影品質。如下圖所示,布滿灰塵的DMD晶片的投影畫面充滿陰暗點、而乾淨的DMD晶片其投影影響依然清晰。

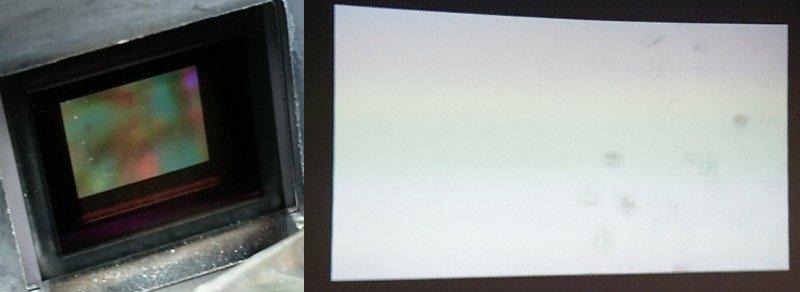

布滿灰塵的DMD晶片,其投影成像會留下模糊陰影,進而影響投影品質




布滿灰塵的DMD晶片,留下模糊陰影,進而影響投影品質

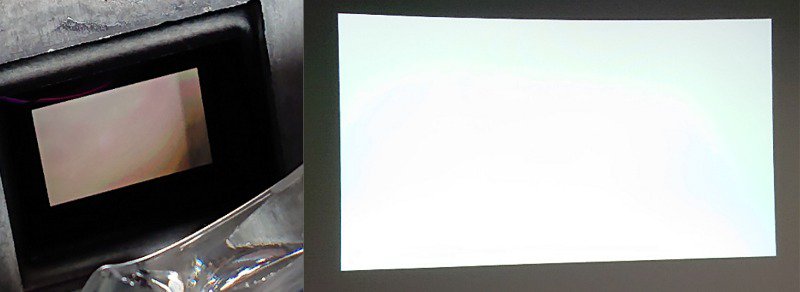

乾淨的DMD晶片不受灰塵影響,擁有剔透的投影品質




乾淨的DMD晶片不受灰塵影響




此外我們也發現除了空氣中的懸浮粒子,我們衣服上的布屑、或是工廠中的碳黑也是讓投影機早衰的因素。也因此我們把投影機送去進行灰塵測試,確認投影機可防範棉籽絨、碳黑、甚至是亞利桑那沙等顆粒。








成果:




我們認知道空氣中的懸浮粒子會默默傷害投影機,所以我們強化投影機至 IF5X、甚至IP6X防塵等級,讓使用者可以無憂無慮、放心享受高品質的投影畫面效果。
